概述:

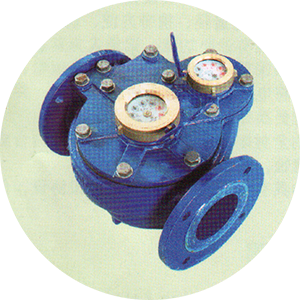

LXF80～100系列旋翼复式冷水水表（以下简称复式水表）是由一个大流量水表、一个小流量水表和一个转换装置组成的一种管道式水表。复式水表扩展了大流量水表的流量测量下限，有效地解决了大流量水表小流量丢水的问题，适用于流量变化较大的自来水体积总量的计量。
工作原理:
水流经复式水表时，转换装置根据流经水表的流量大小自动引导水流流过小流量水表或同时流过两个水表。流经复式水表的水的体积就是大流量水表指示器读数与小流量水表指示器读数相加而得出的水的体积之和。
技术参数:

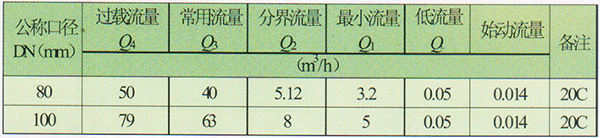

流量范围：
备注：“20C”指复式水表所配小流量水表型号LXS-20C
转换流量上、下限
a.始动流量
水表开始连续指示时的流量，此时水表不计示值误差。
b.转换流量(QX1、QX2)
转换流量QX1为在流量减小过程中大水表中水流停止时的流量，此时，复式水表的压力降会突然增大。转换流量QX2为在流量增大过程中大水，中水流开始时的流量，此时，复式水表的压力降会突然减小。转换流量上、下限应符合左面表格。
最大允许误差
a.水温在额定工作条件规定范围以内时，以分界流量(Q2)(包括Q2)与过载流量(Q4)之间的流量排出的体积的最大允许误差为±2％；
b.水温在额定工作条件规定范围以内时，以低流量(Q1)与分界流量(Q2)(不包括Q2)之间的流量排出的体积的最大允许误差为±5％。
压力损失
额定工作条件下的最大压力损失应不超过0.063MPa(0.63 bar)，其中包括作为水表部件的过滤器或滤网。

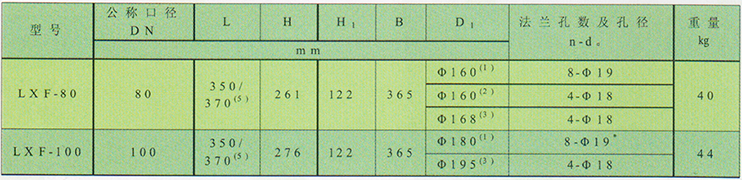

安装尺寸及外形图:
|
