a) 温控范围: 6---28℃； b) 介质温度范围：≤120℃； c) 耐压强度：≤1.6MPa； d) 允许压差：≤1 bar； e) 热水水质要求：PH4.0--9.5； f) 适用口径：DN15，DN20，DN25 ； g) 阀体材料：铜锻件镀镍；
主要显示内容：图A-8

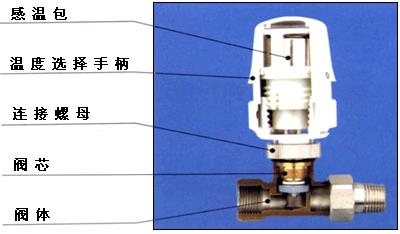

SN-系列散热器恒温控制器 基本工作原理 1、散热器恒温控制器由阀体和恒温控制元件组成； 2、安装于采暖散热器入口前端； 3、人为设定室温； 4、通过恒温控制元件感受室内温度，作用于波纹管，调节阀芯行程，达到控制系统 流量的纹管，调节阀芯行程，达到控制系统流量的目的； 5、最终改善用热环境； 6、在满足热权度的情况下，恒温波动范围为±2℃； SN-系列散热器恒温控制器外形结构

SN-系列散热器恒温控制器使用说明1
1、 安装之前，根据采暖系统形式确定型号；
2、为保证恒温控制器正常工作，建议安装前对管网进行冲洗，并设置分户除污装置；
3、首先安装阀体，安装时应将阀体先固定在散热器入口前端，然后再连接管道，并注意水流方
向要与阀体上的箭头方向一致，阀体应水平安装；
４、待阀体安装完毕之后，再安装恒温控制元件;
5、安装时，请将刻度对准‘ 5 ’，以便于连接螺母的准确旋入。
SN-系列散热器恒温控制器使用说明2
6、室温设定时，旋转恒温控制元件上的温度旋转手柄，使手柄上的刻度值对准外壳刻度线；
7、 当白天家里有人时，建议将刻度旋转至‘ 3 ’（大约20℃），外出时，可将刻度旋转至
‘ *’位置（大约6℃），当晚上睡觉时，可以将刻度旋转至‘ 1-2 ’之间（大约12-16℃）
８、 ‘ 0 ’为关闭位置。为防止系统冻结，不建议将恒温控制器完全关闭；
９、 为正确反应室内温度，恒温控制元件应避免接近局部热源、阳光直射或覆盖物。
